產品名稱 > DTU-160配電一體化終端

饋線終端(FTU)主要性能指標

用途及范圍

■配電自動化終端主要是與負荷開關或斷路器配合，通過航空插頭、端子排與開關本體進行連接，安裝在配電網主干線上，是配網自動化系統中的前端智能設備。配電自動化終端與10KV柱上負荷開關或斷路器（如:FZW28F、FZW34、Zw6、zW8、ZW10、zw20、zw27、Zw32、ZW40、ZW43、PVB、NXB、LFG、OPG等）機構配套，由于安裝位置及功能的不同，可構成智能用戶分界開關、或分段開關、或聯絡開關成套裝置，可安裝于10kV配電線路用戶進戶線的責任分界點、分段、聯絡處，也可以適用于符合要求的分支線路或末端用戶線路。具備接地故障電流、過流故障電流檢測功能，具有完善的保護控制功能和通訊“三遙”功能），設備安裝投運后，可以實現自動切除被控支線的單相接地故障和自動隔離（負荷開關）或自動切除（斷路器）被控支線的相間短路故障。公司產品通訊穩定可靠，與許繼、南瑞、四方、東方電子、積成電子等公司的配電自動化主站系統多有連接。

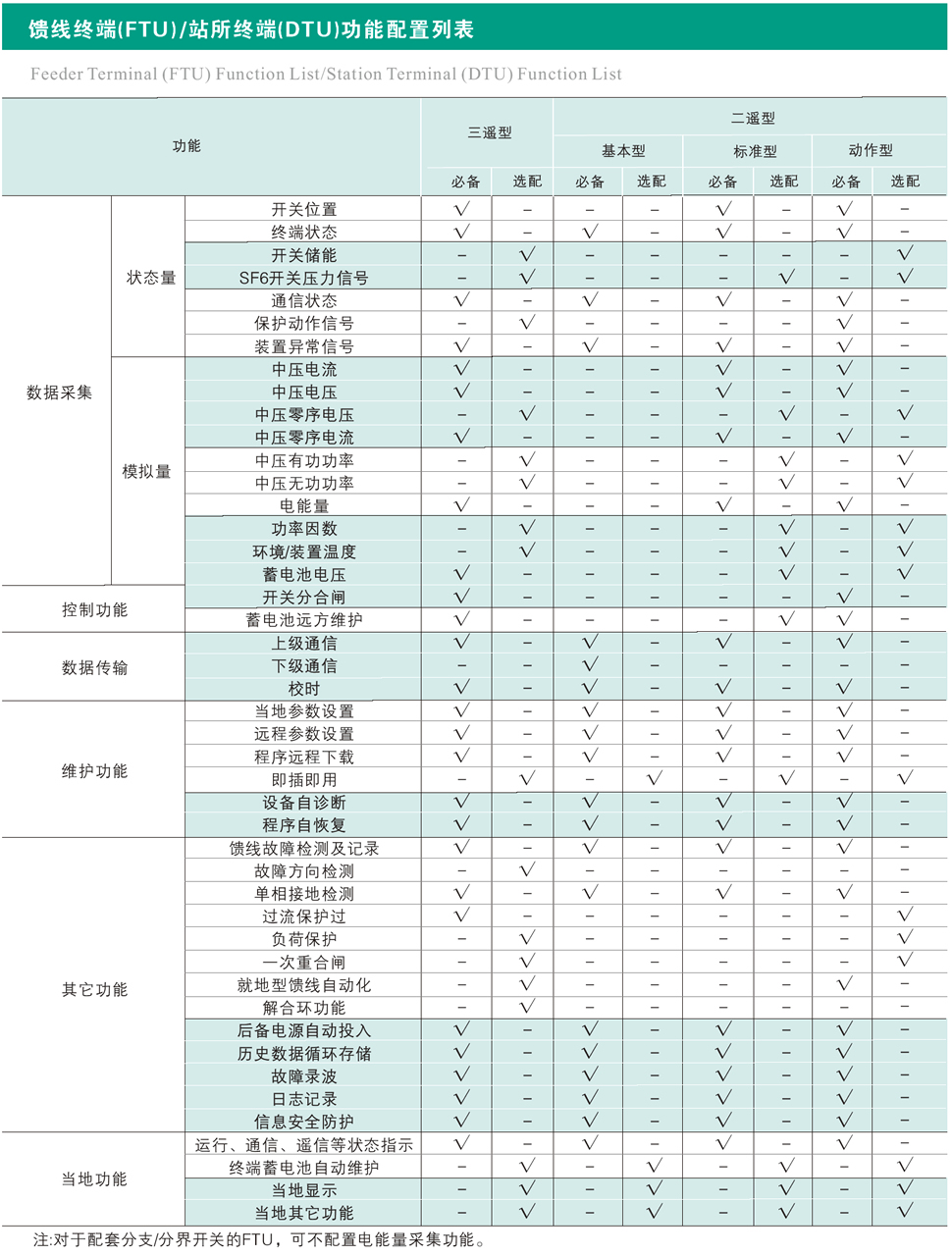

主要功能

1、遙控、遙測、遙信功能

2、相間過流保護

3 、零序過流保護

4、重合閘

5、重合閘后加速

6、單側來電合閘

7、失壓分閘

8、 時間閉鎖

9 、瞬時加壓閉鎖

10、兩側電源閉鎖

11、合閘確認

12、Y時間閉鎖

13、合后零序過壓

14、電源正常確認

15、開關的延時關合

16、兩側電壓閉鎖

17、瞬間加壓閉鎖

18、故障錄波功能(選配)

19、配電線路線損計量功能(選配)

20、過負荷保護功能

21 、PT斷線檢測功能

22、非遮斷電流保護功能

23、涌流識別功能

24、歷史數據存儲功能

25、自檢功能

26、電源監視切換功能

27、電池活化功能

28、短距離無線遙控(選配)

額定參數

■工作電源： AC220V

■電壓輸入標稱值：相電壓：AC 100V，AC 220V；零序電壓：AC 100V，AC 6.5V/3

■電流輸入標稱值：相電流：AC 1A/5A，零序電流：AC 1A/5A

■頻率： 50Hz

■遙信電源： DC24V/48V自適應

■配套彈操機構的操作電源： DC24V（標配），DC48V/AC220V（需要定制）

■配套永磁機構的操作電源:DC220V/160V/110V

■配套電磁機構操作電源來自電壓互感器:AC220V

■通信電源： DC24V

■整機功耗： ≤20VA（不含通信模塊,配電終端線損模塊,后備電源）

■核心單元正常遠行直流功耗：≤10W(不含通信模塊,配電終端線損模塊,電源管理模塊)

交流過載能力

■交流電壓：1.5倍額定電壓：連續工作

■交流電流：2倍額定電流：連續工作，  20倍額定電流：允許1秒

遙測精度

■電壓測量精度：相電壓 ≤0.5％（0.5級），零序電壓：0.5％（0.5級）

■電流測量精度：相測量值 ≤0.5％(≤1.2In)，相保護值≤3％(≤10In)，零序電流0.5級

■功率測量精度：有功功率、無功功率精度 ≤1％（1級）

■電量采集精度：有功電量：0.5S級，無功電量：2級

■直流采樣精度：0.5級

■頻率測量精度：≤±0.02Hz

遙信精度

■SOE分辨率不大于2ms

■軟件防抖動時間：5-60000毫秒可設

遙控性能

■接點容量：交流250V/5A、DC24V/16A、直流80V/2A或直流110/0.5A純電阻負載

■遙控合分閘脈沖寬度：5-10000毫秒可設。

通信接口

■通信口   RS-232接口、10/100M以太網接口

■通信規約    DL/T 634.5101-2002，DL/T 634.5104-2002， MODBUS    DNP3.0等規約

■通信速率    串口：2400 bps ~9600 bps以太網接口：10/100M

■通信介質  根據用戶需要，可以配置為：通信電纜、無線公網、光纖、載波、電臺等

電源性能

■配電自動化裝置主電源：交流220V，允許偏差-20％～+20％；具備雙路交流電源自動

切換功能

■裝置備用電源：標準配置鉛酸電池(電池容量≥7Ah)；交流失電后維持正常工作14小時以上，具備與主電源的無縫自動切換功能；(選配超級電容后備電源)安全防護及環境參數

■安裝在戶外(含遮蔽場所):防護等級不低于GB/T4208規定的IP66級的要求；     安裝在戶內: 防護等級不低于GB/T4208規定的IP20級的要求

■工業級產品:溫度范圍(-40℃～+85℃),防磁、防震、防潮、防雷、防塵、防腐

絕緣性能

■終端的絕緣水平、介質強度和沖擊電壓的耐受能力均滿足GB14598及相關電力行業標準規定的相關技術指標要求EMC性能及運行可靠性

■終端的快速瞬變干擾試驗、高頻干擾試驗、浪涌試驗、靜電放電干擾試驗、輻射電磁場干擾試驗、滿足DL/T721-2013《配電網自動化系統遠方終端》規定中的4級要求。
